기술 인증
건설신기술 제928호
PROCUREMENT EXCELLENCE PRODUCT · 2025022
스프링앵커를 적용한
모듈형 석재 패널
신기술 제928호의 핵심 기술 요소를 공장 제작 기반의 모듈 시스템으로 발전시킨
공장 제작 석재 모듈(OSC) 패널입니다.
건설신기술 제928호
조달우수제품 제2025022호PRODUCT OVERVIEW · OSC
현장 시공의 변수를 줄이고공장제작의 신뢰성을 높이다
외장 석재의 현장 가공과 작업자별 시공 편차는 체결 품질의 불균일과 석재 탈락 위험으로 이어질 수 있습니다. 대동에프이의 모듈형 석재 패널은 건식 언더컷 홀, 스프링앵커, 반전앵글을 공장에서 표준화된 공정으로 사전 조립하여 현장 시공 변수를 줄이고 패널의 체결 안전성과 품질 신뢰성을 높입니다.
조달 지정
조달우수제품 제2025022적용 제품
화강석 30mmTECHNOLOGY MOTION스프링앵커 단면 및 확장 메커니즘
이중 확장링이 언더컷 홀 내부에서 펼쳐져 모재에 기계적으로 체결되는 과정을 확인할 수 있습니다.
PRODUCT VALUE
모듈형 OSC 패널의 핵심 가치
제품 품질 향상
작업자의 임의 시공을 배제해 균일한 공장 제작 품질을 확보합니다.
공사 효율성 증대
설치 공정의 단순화와 현장 설치 기능인력 최소화로 공기 단축 및 인력 효율성을 향상하고 시공비용을 절감합니다.
석재 패널 안정성 강화
기계적 연결구조로 지진·자연재해에 의한 자재 탈락 사고로부터 다수 공공 안전성을 확보합니다.
친환경성
자재 운반 시 재활용 철재 운반 파레트를 적용해 현장 폐기물 처리 비용과 자원 낭비를 최소화합니다.
CORE TECHNOLOGY
세 가지 핵심 기술
물과 에폭시 의존을 줄이고, 패널마다 독립적인 기계적 연결구조를 완성합니다.

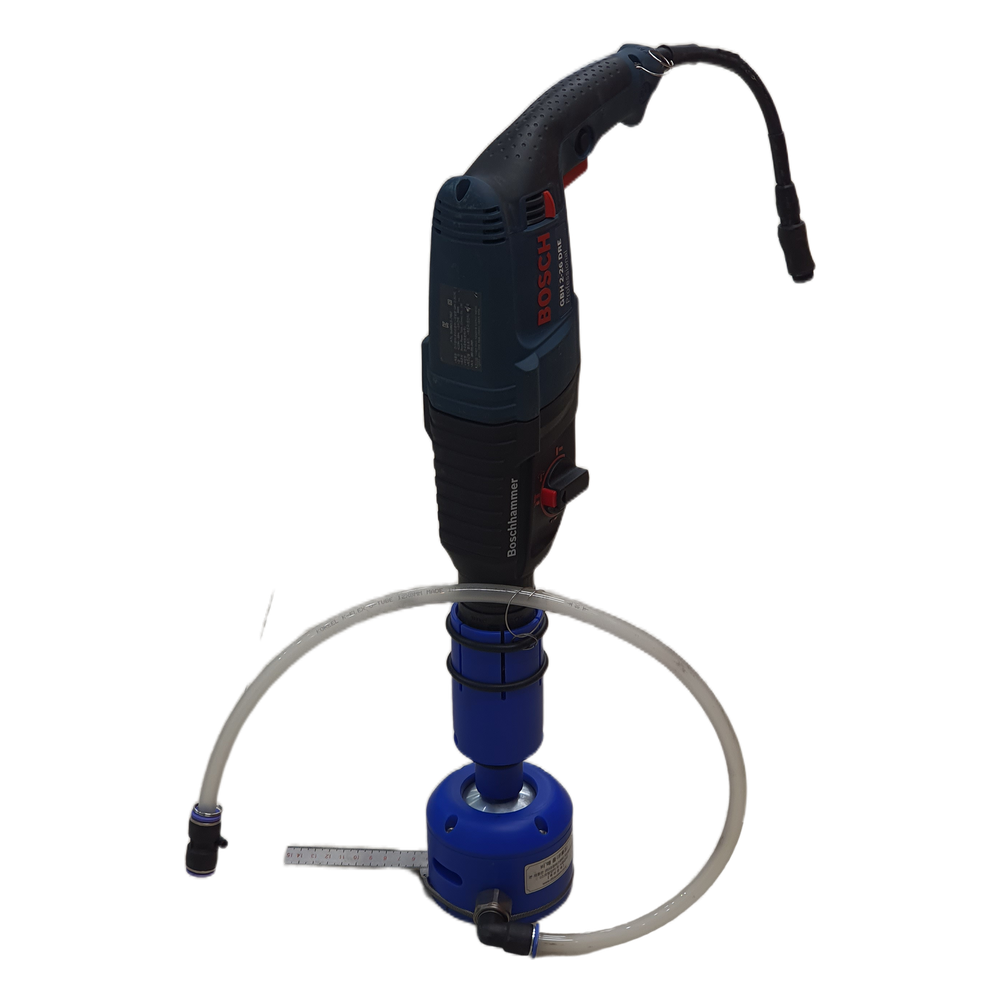

Portable Undercut-Hole Dry-Drilling Device
건식 언더컷 홀 형성기기
Hard metal을 사용한 간편한 공정과 냉각수 불필요 설계로 작업 환경을 개선합니다.

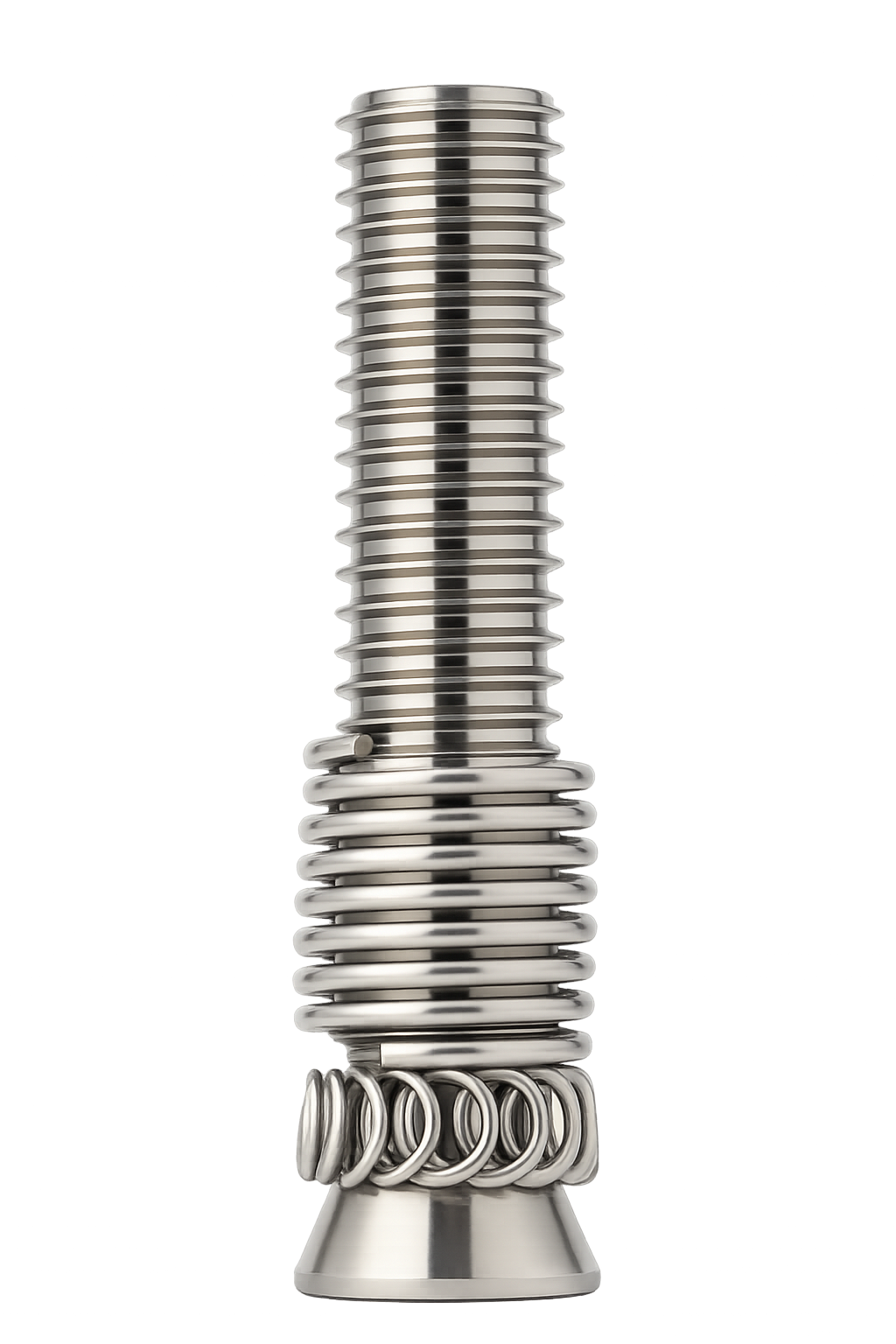

Undercut Spring Anchor
언더컷 스프링앵커
이중 확장링 구조로 유연성과 강도를 확보하고, 균일한 응력 분포와 향상된 그립력을 제공합니다.

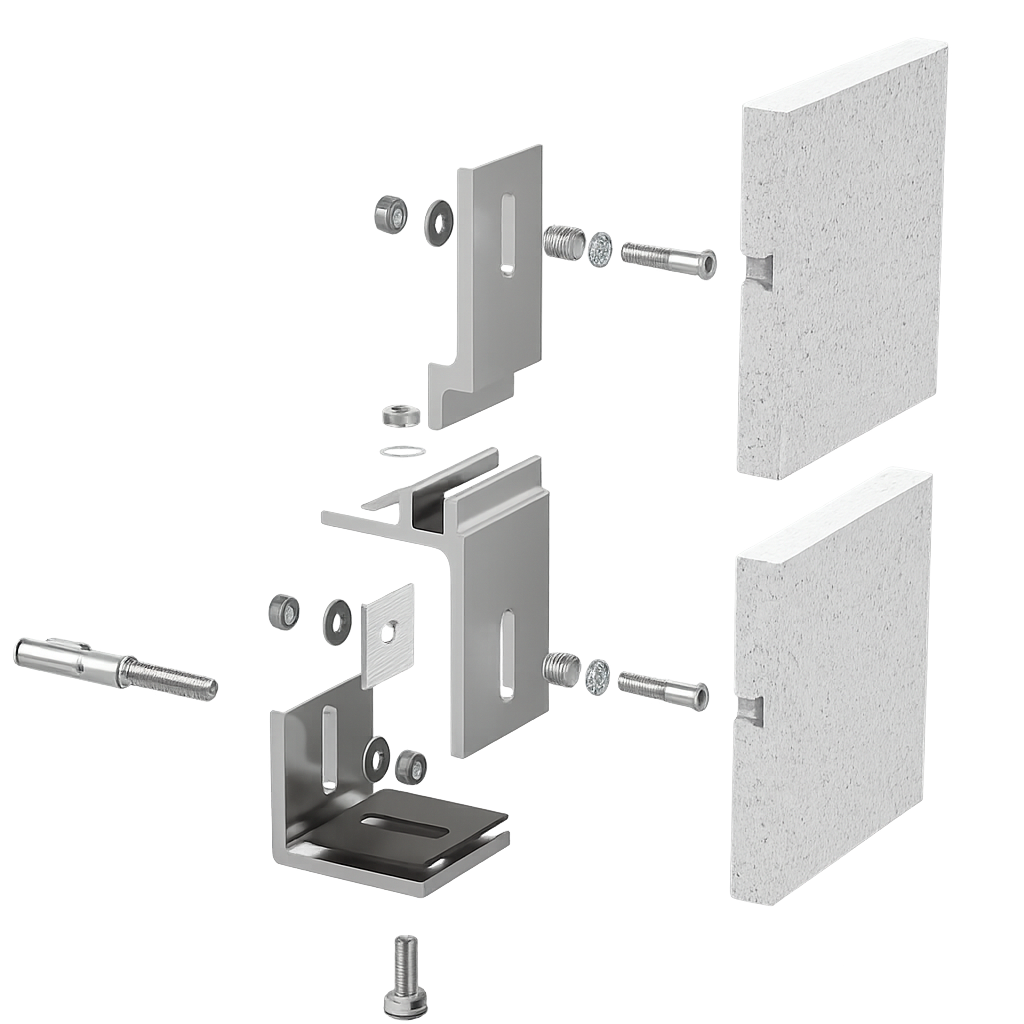

Reverse Angle
반전앵글 시스템
각 패널의 독립적 하중 지지로 적층 시공을 방지하고 지진에 의한 상대변위를 완충합니다.
OFF-SITE MANUFACTURING
공장에서 완성하는
석재 패널 모듈
석재 가공부터 스프링앵커와 반전앵글 조립, 품질 확인까지 공장에서 표준 공정으로 수행합니다.

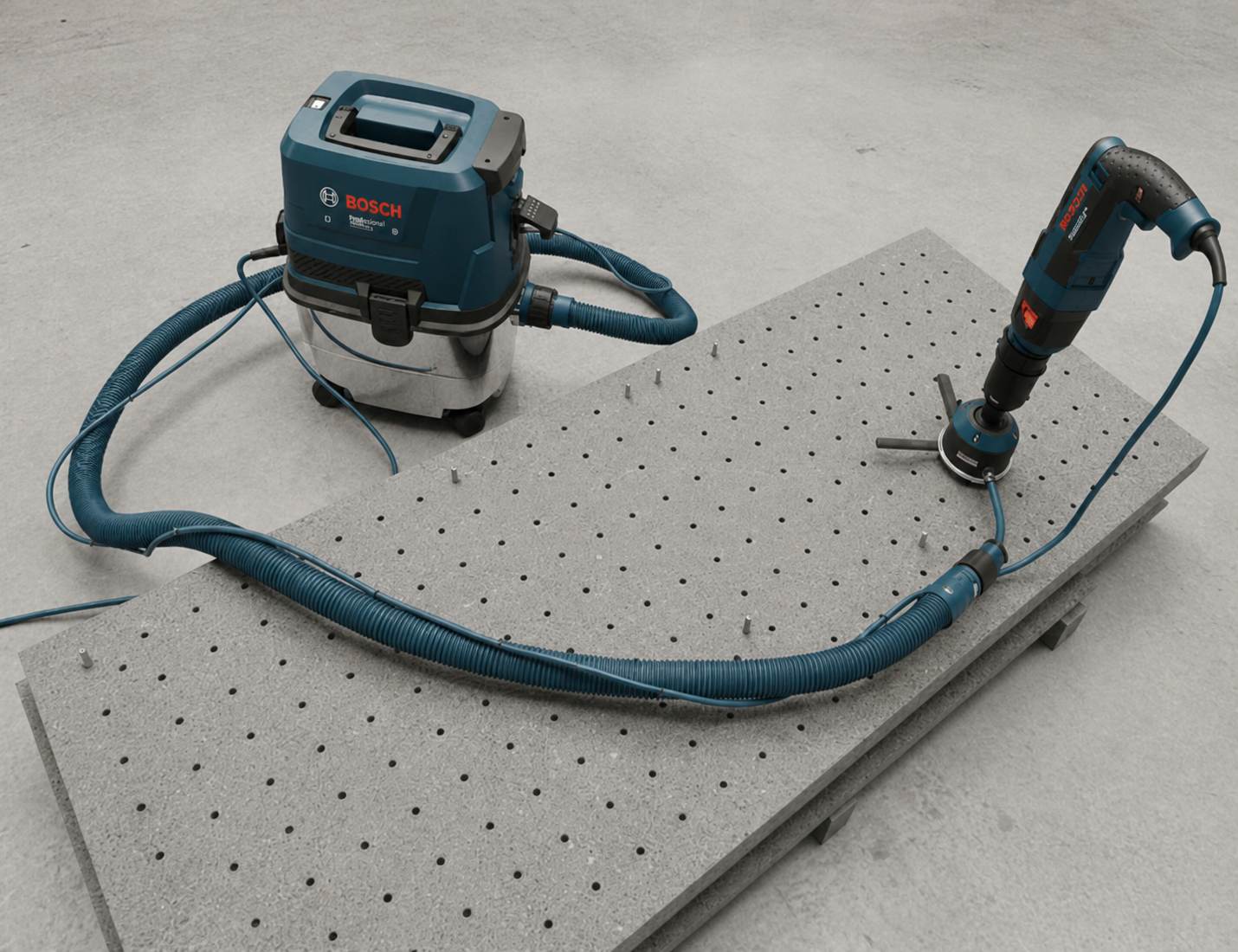

건식 언더컷 홀 가공
냉각수 없이 설정 깊이까지 수직 천공한 뒤 홀 내부에 정밀한 바닥확대면을 형성합니다.
스프링앵커 체결
이중 확장링이 언더컷 면에 밀착되도록 앵커를 기계적으로 체결합니다.
반전앵글 사전 조립
현장 설치 위치에 맞춰 반전앵글과 체결부를 패널 단위로 공장 조립합니다.
모듈 검사·출고 준비
체결상태와 규격을 확인하고 설치 순서에 맞춰 전용 철재 파레트에 적재합니다.

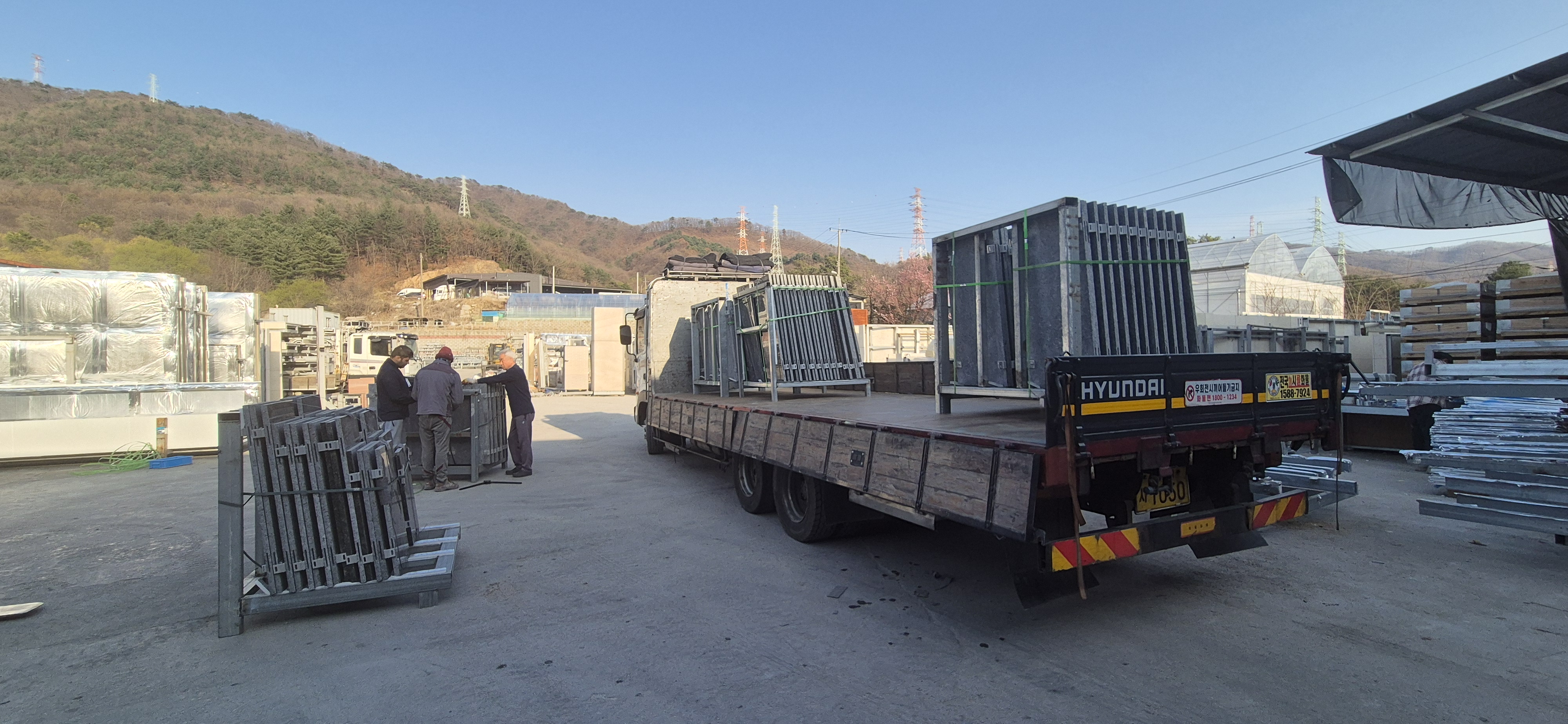

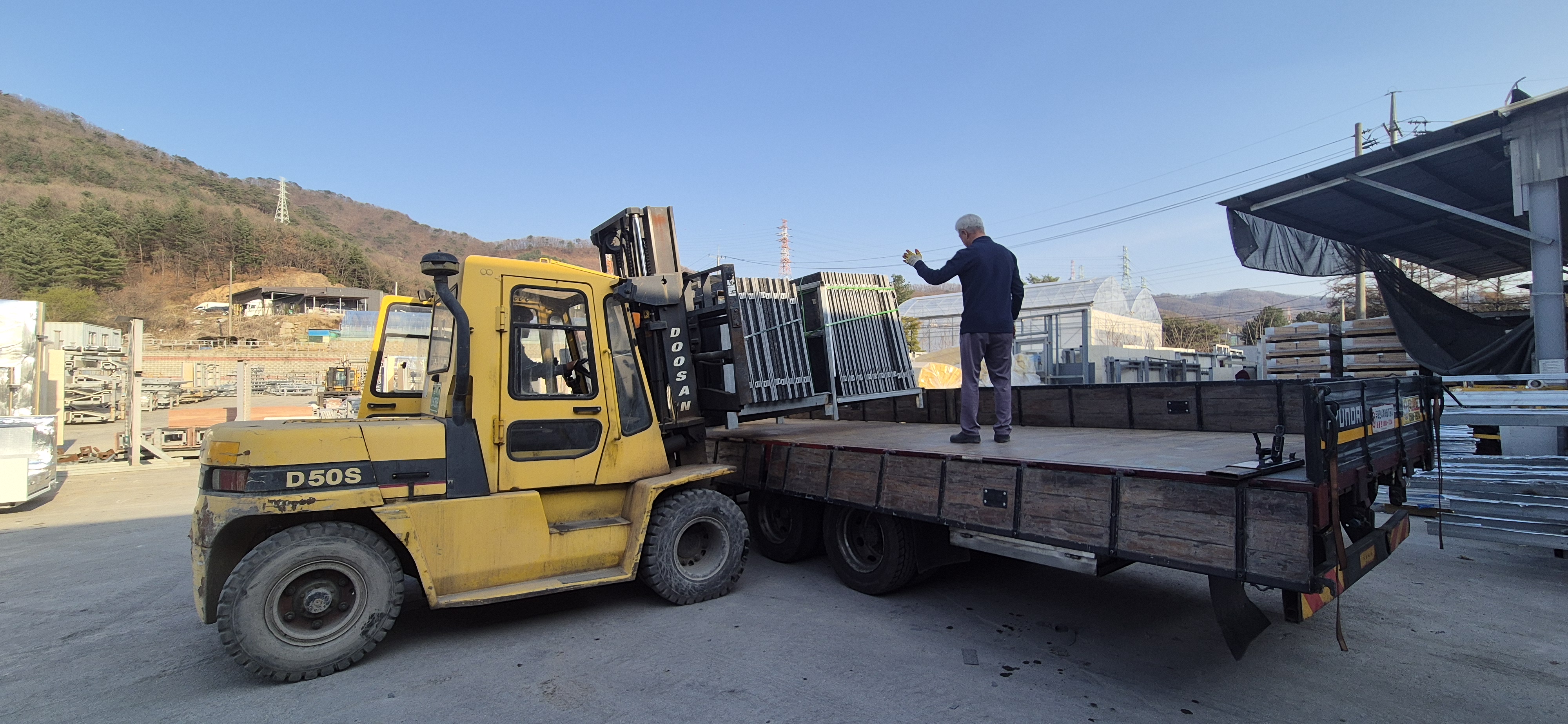

TRANSPORT PLAN
모듈 운반 계획

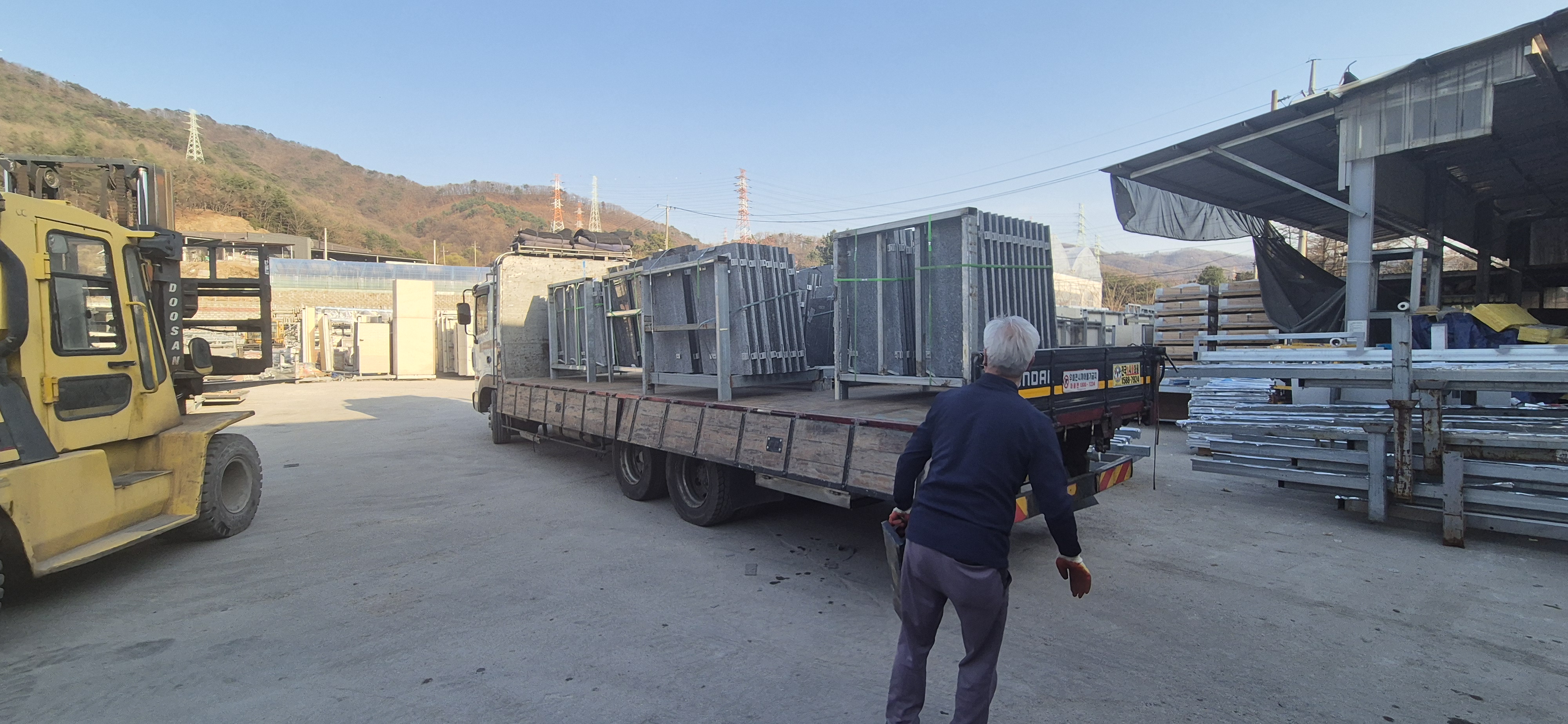

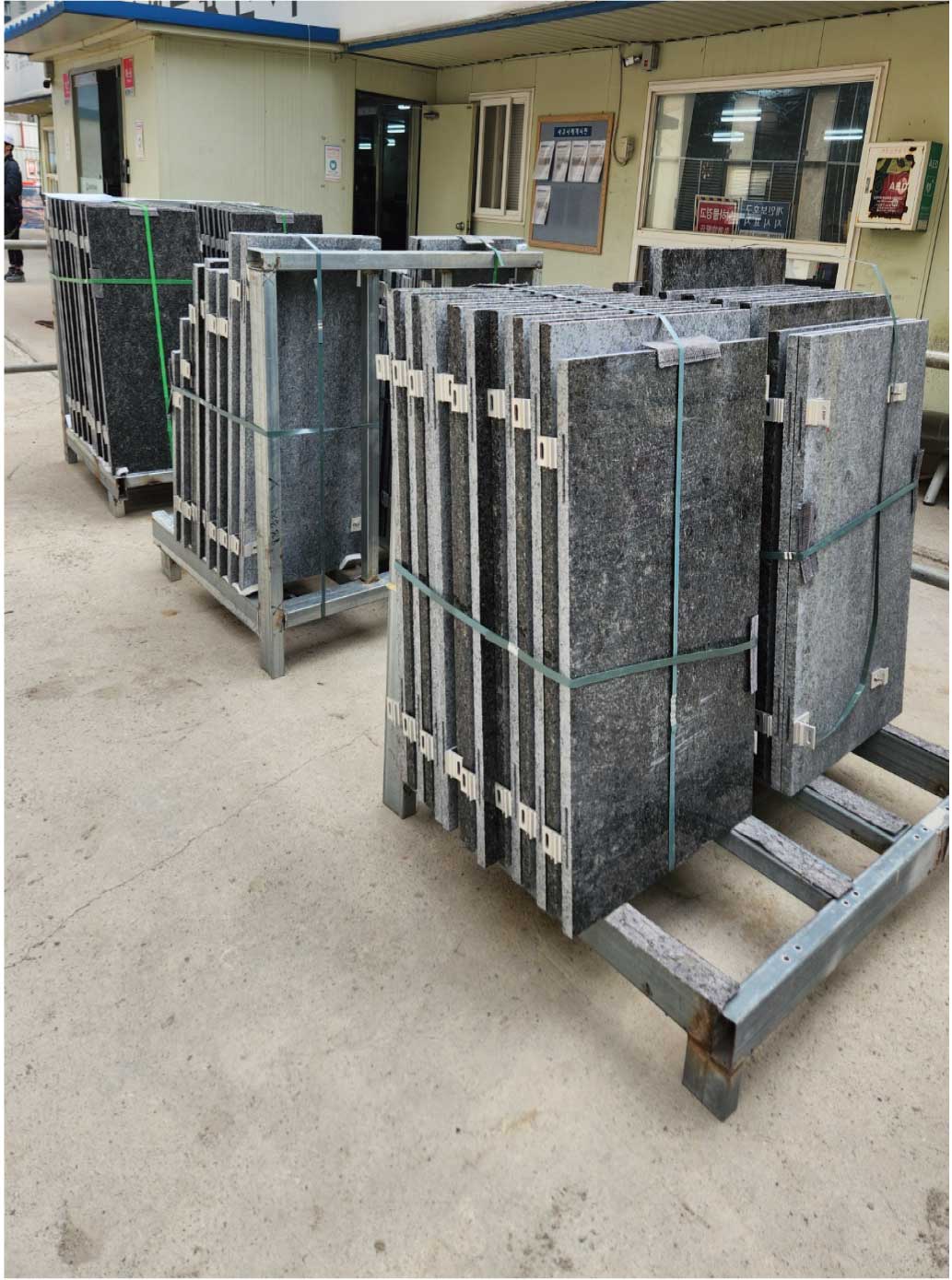

공장에서 조립이 완료된 패널을 철재 각관 전용 파레트에 규격별로 고정하고, 차량 적재부터 현장 인계까지 파손 위험을 관리합니다.
적재 기준화강석 30 mm
일반 석재와 동일 수량 적재
5톤 차량최대 8.5톤
약 100㎡ 적재 기준
환경 계획철재 파레트 재사용
목재 폐기물 발생 최소화
품질 계획운반 중 파손 최소화
조립 상태 그대로 현장 인계
ON-SITE ASSEMBLY
모듈형 석재패널
현장 조립 공정

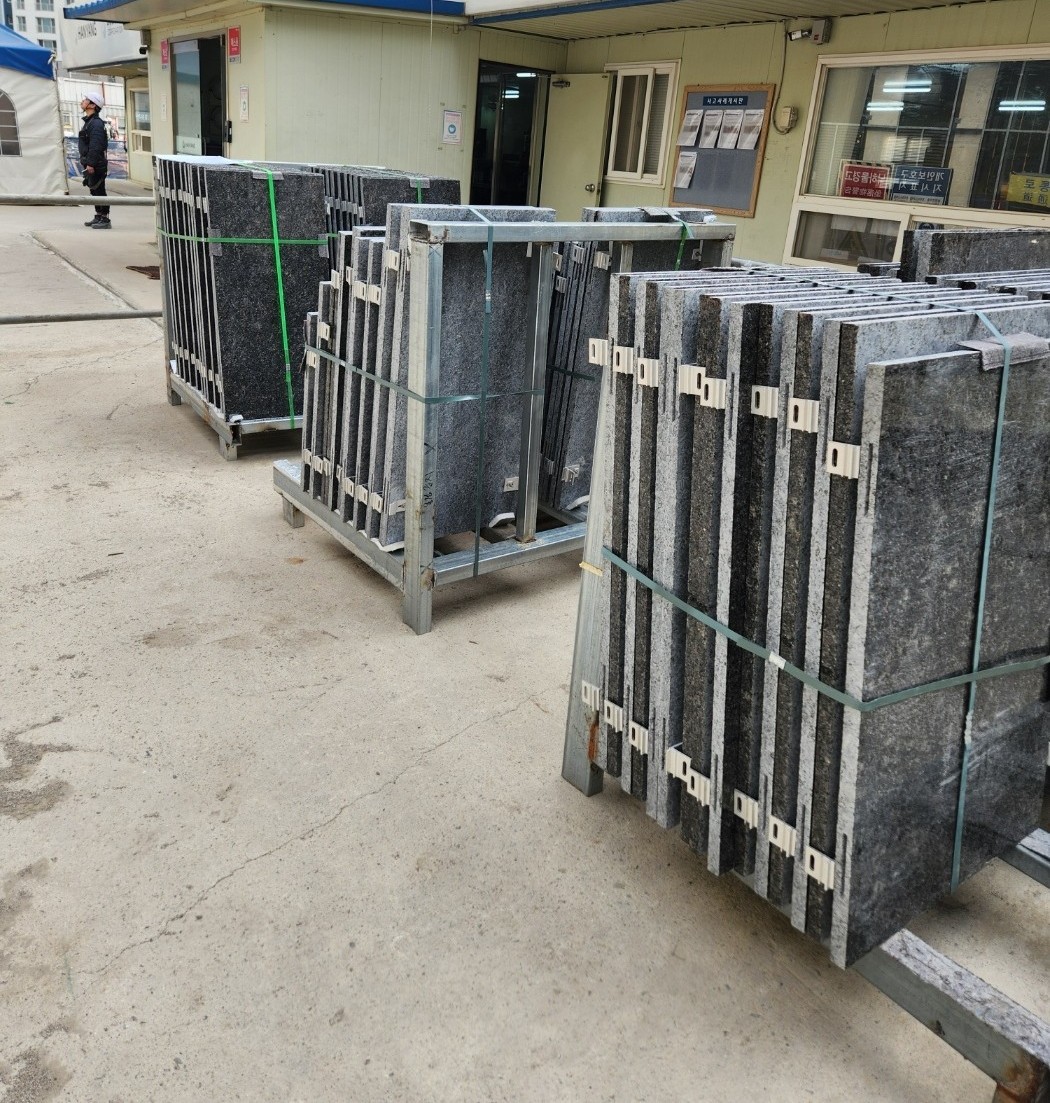

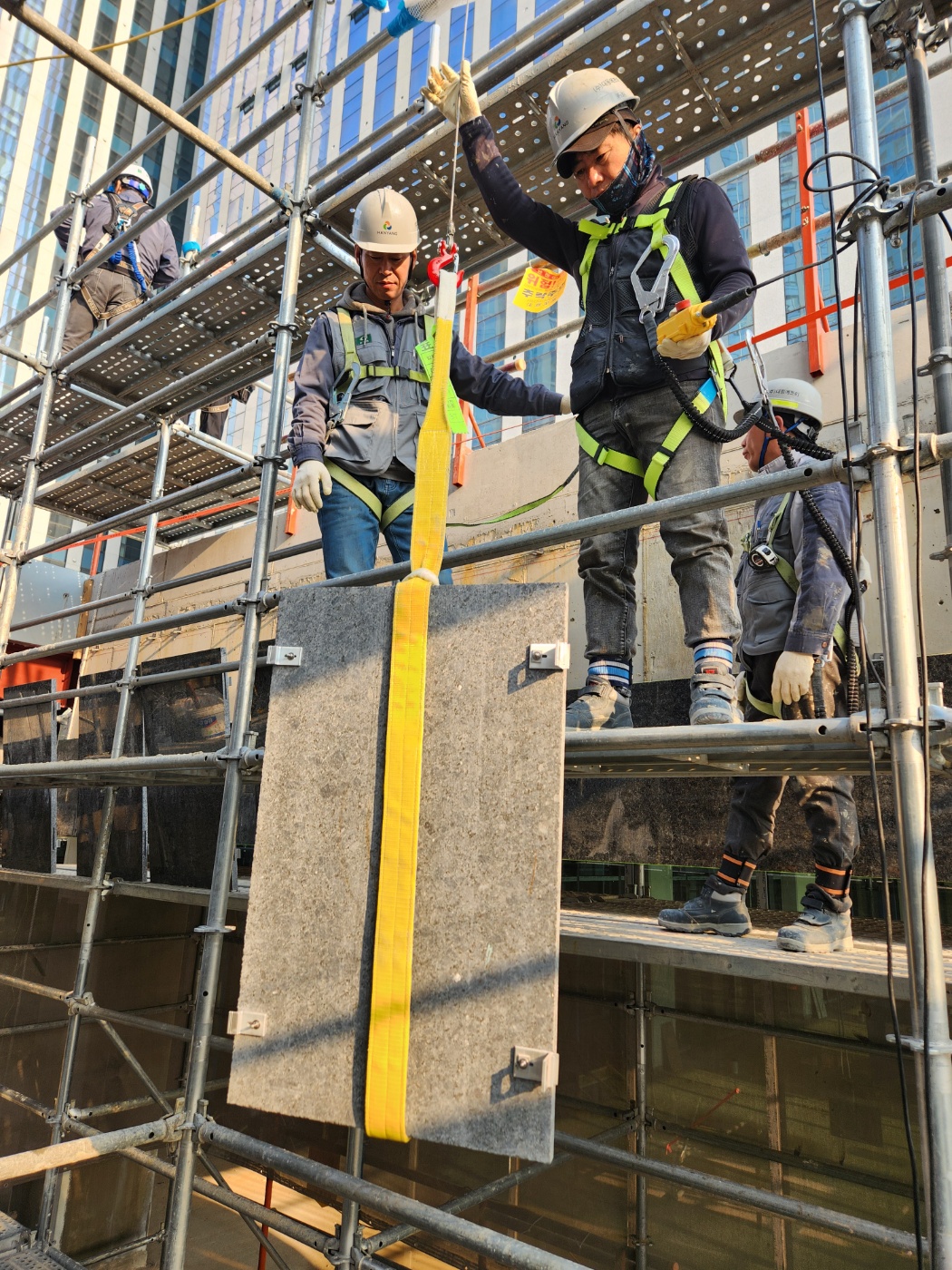

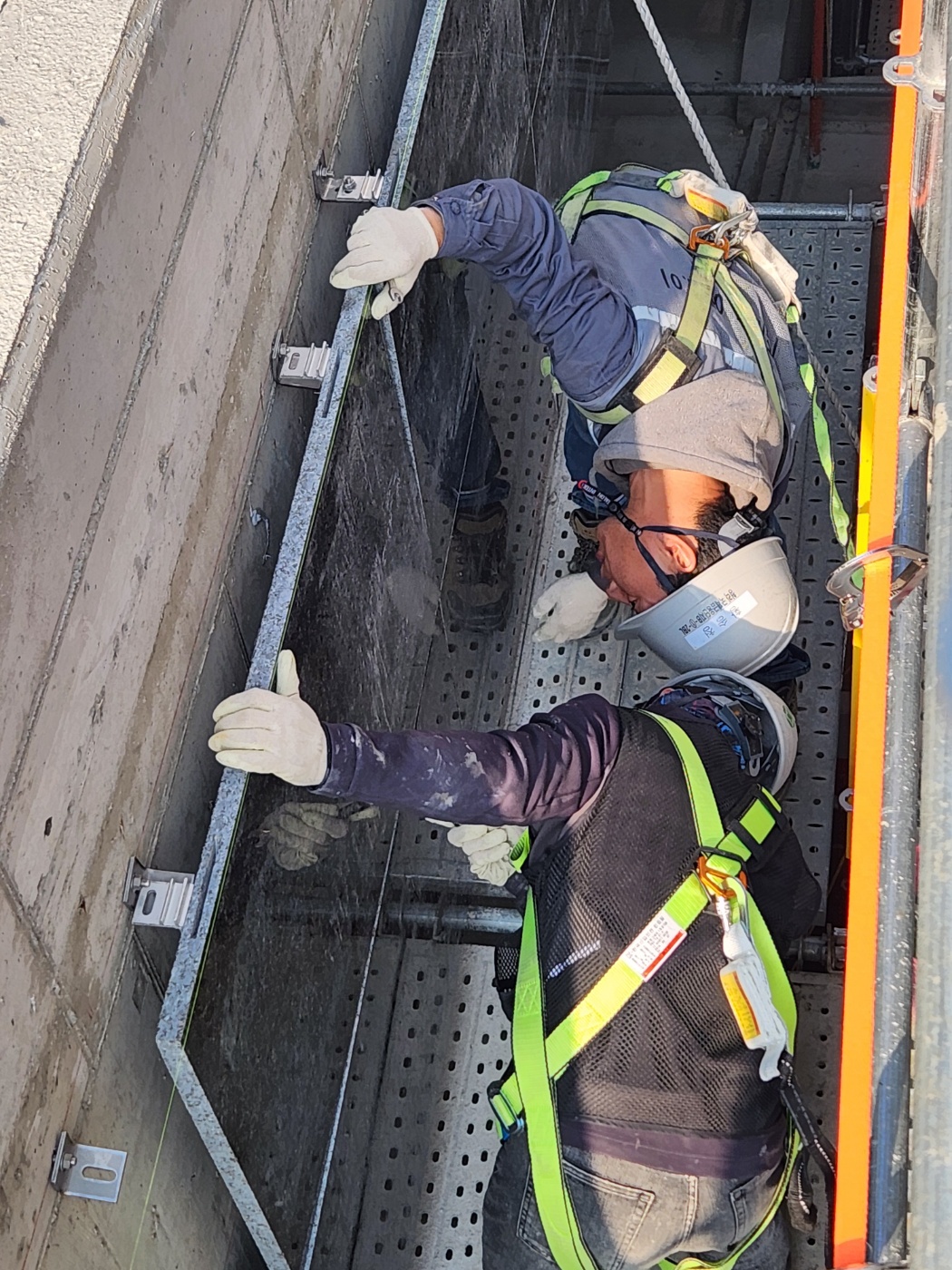

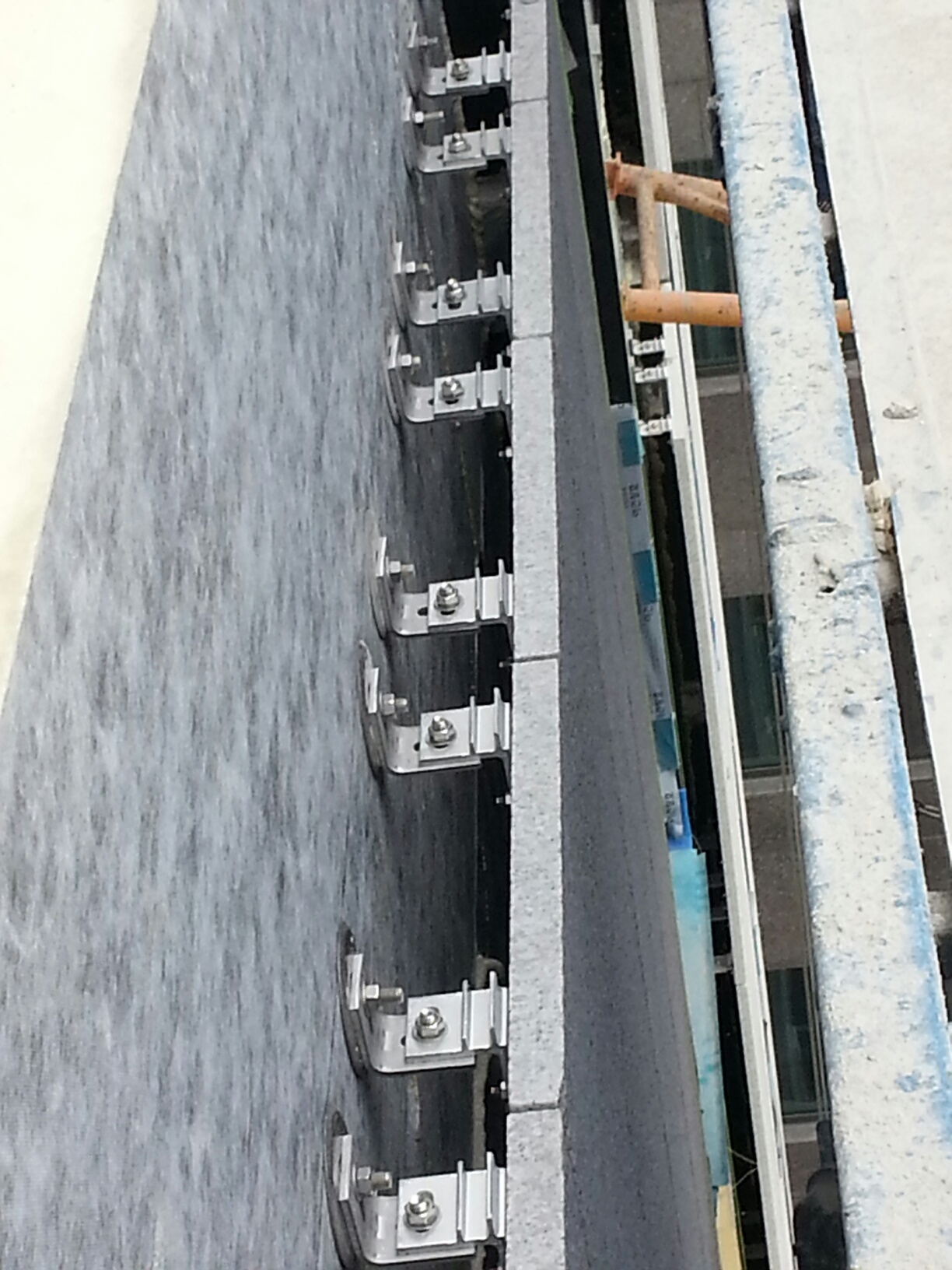

공장에서 완성한 모듈형 패널을 전용 파레트로 반입하고, 양중·조립·정렬 과정을 거쳐 외장면을 완성합니다.
MAINTENANCE

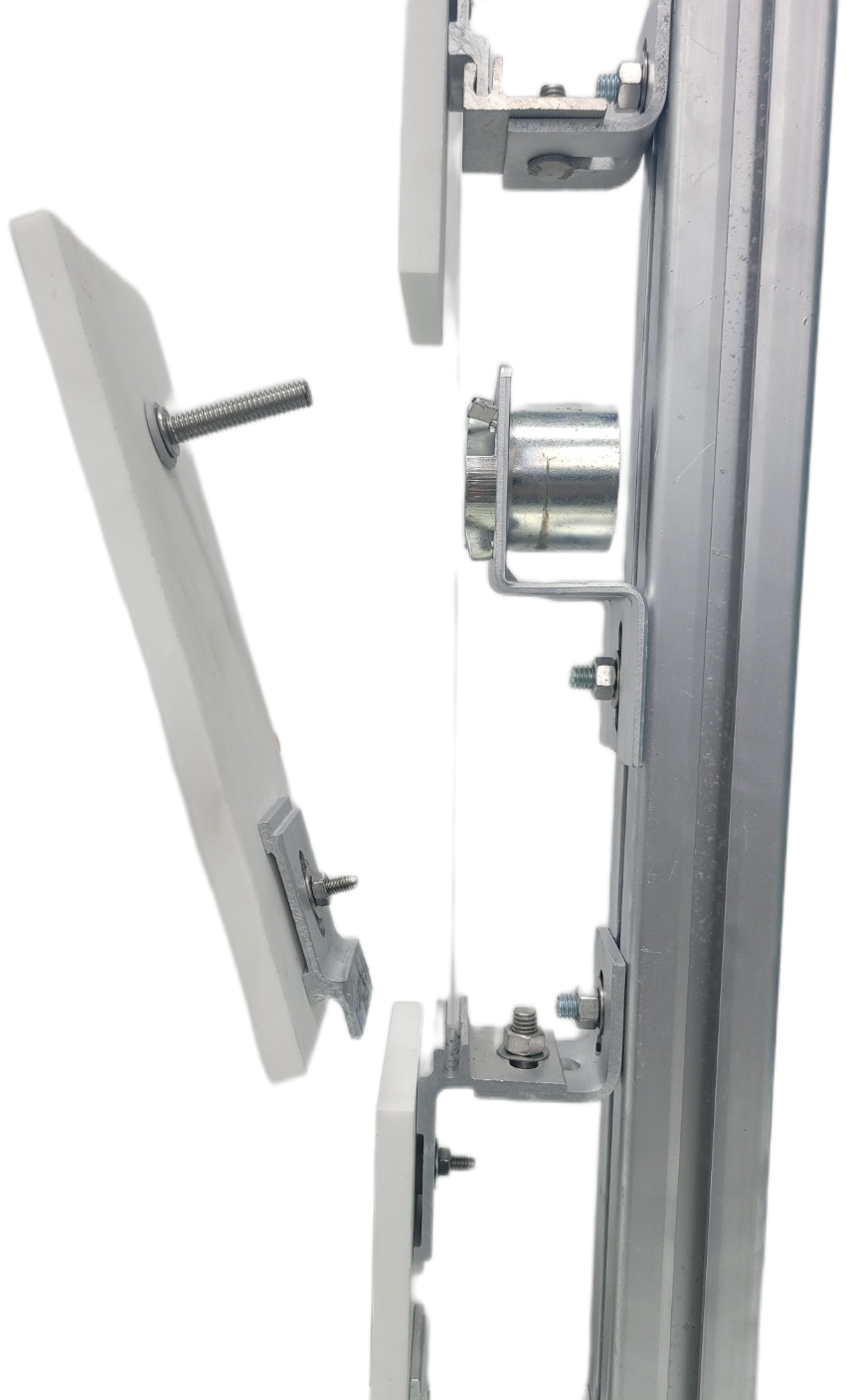

파손 석재만
독립적으로 교체
오픈 조인트와 독립 지지 구조를 이용해 주변 패널의 해체를 최소화하고 파손 자재만 교체할 수 있습니다.
- 교체 대상 패널의 체결부 해제

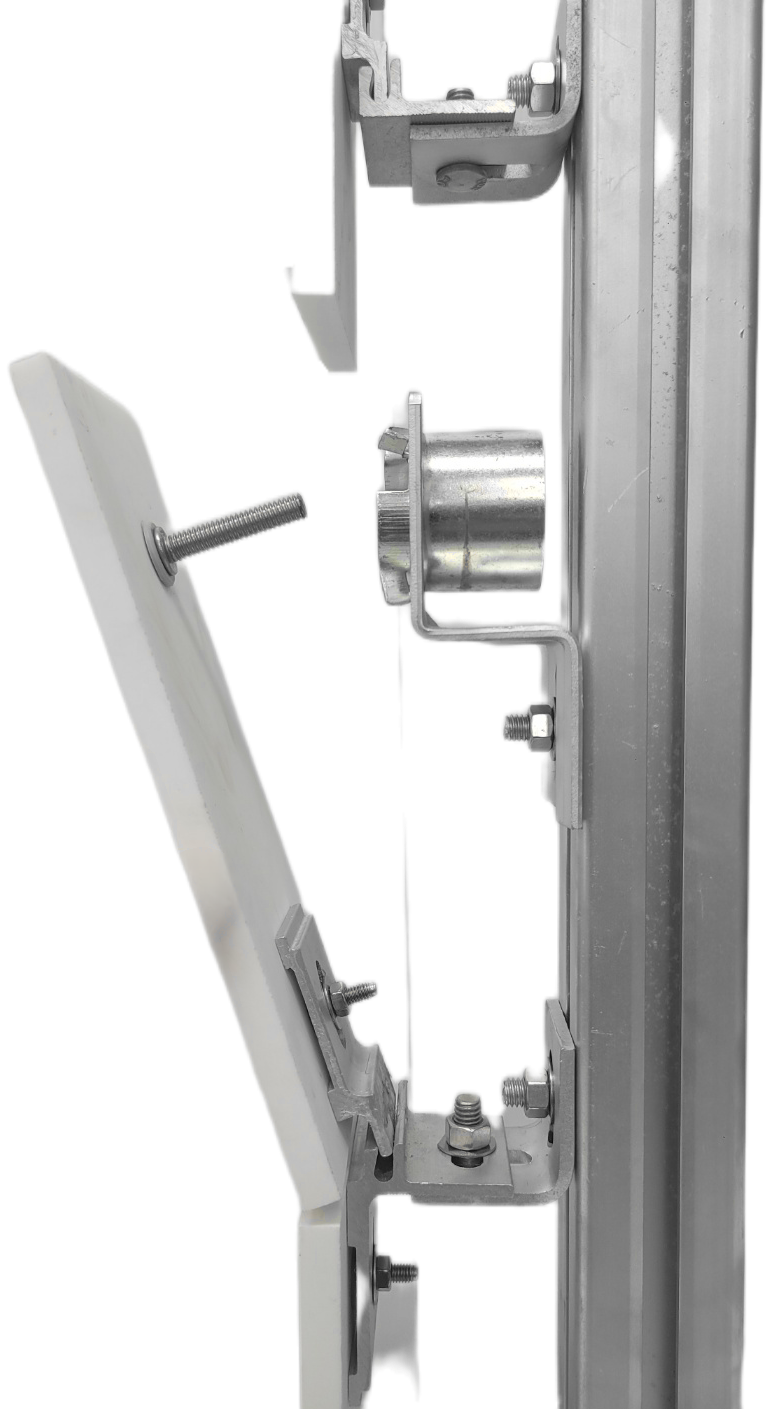

- 패널을 외측으로 분리

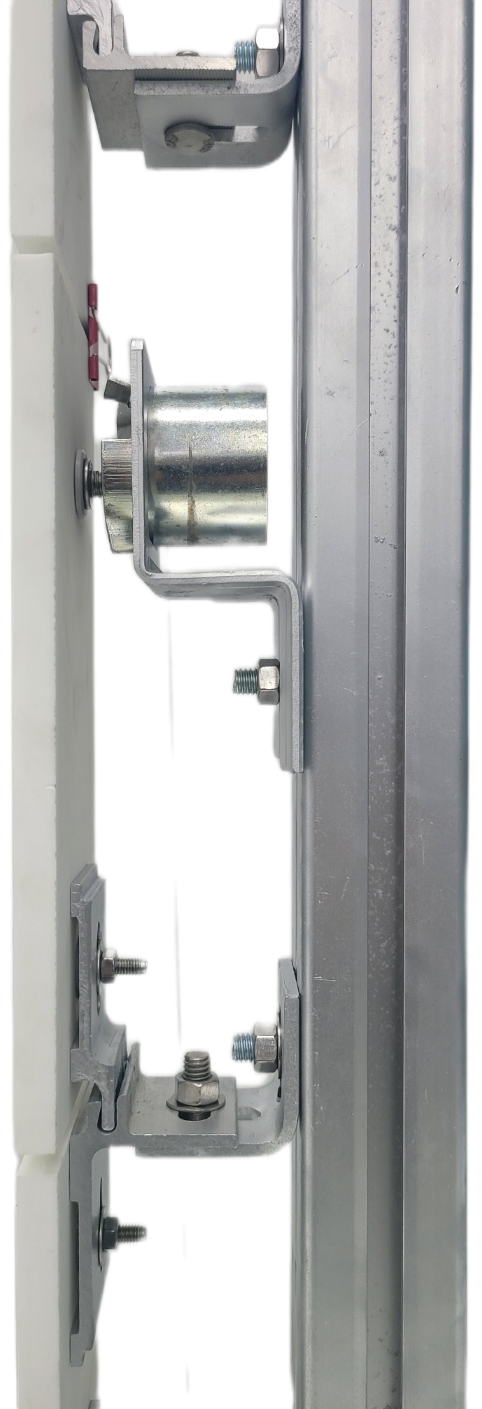

- 새 패널 체결 및 정렬
SELECTED PROJECT

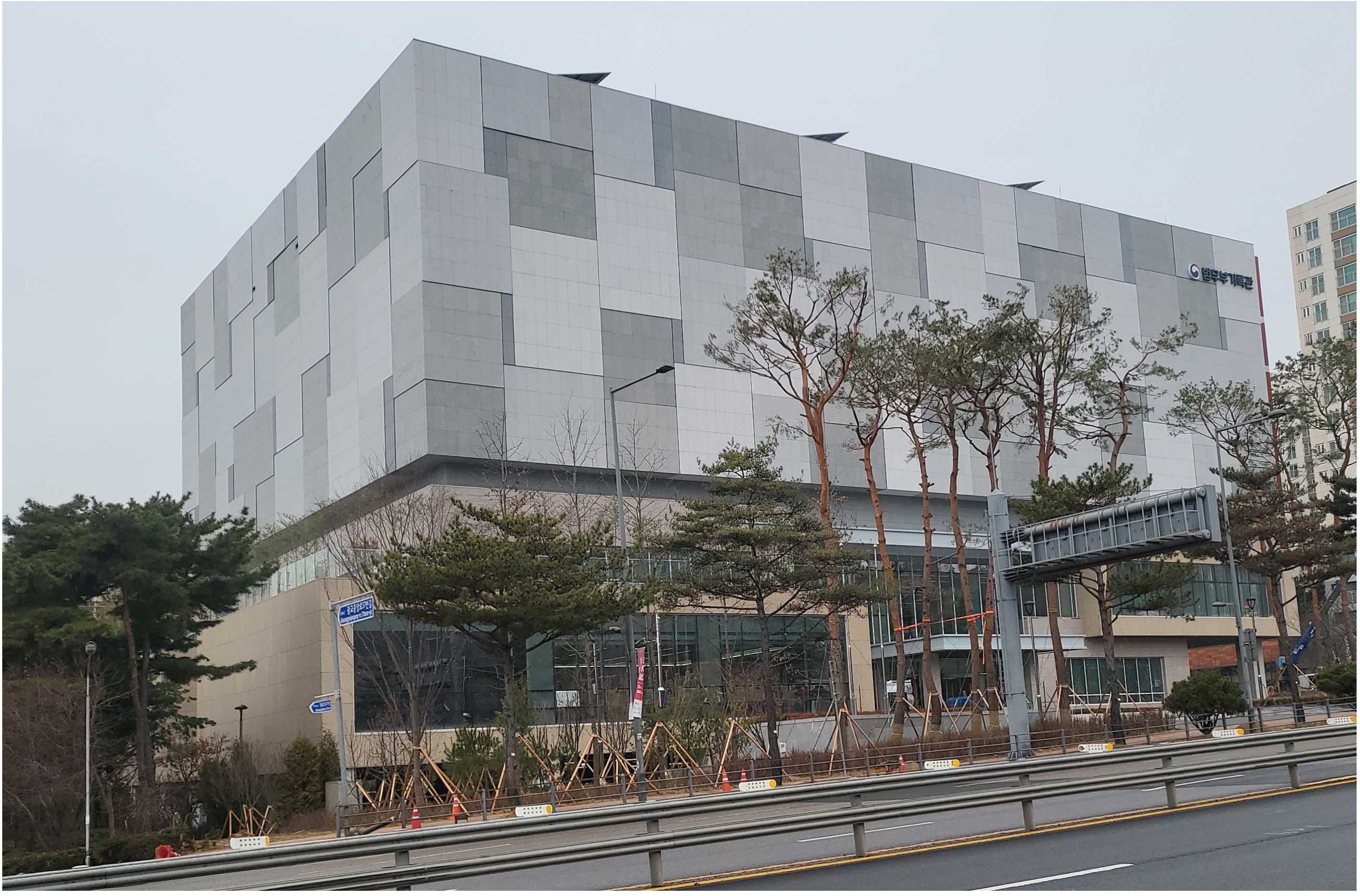

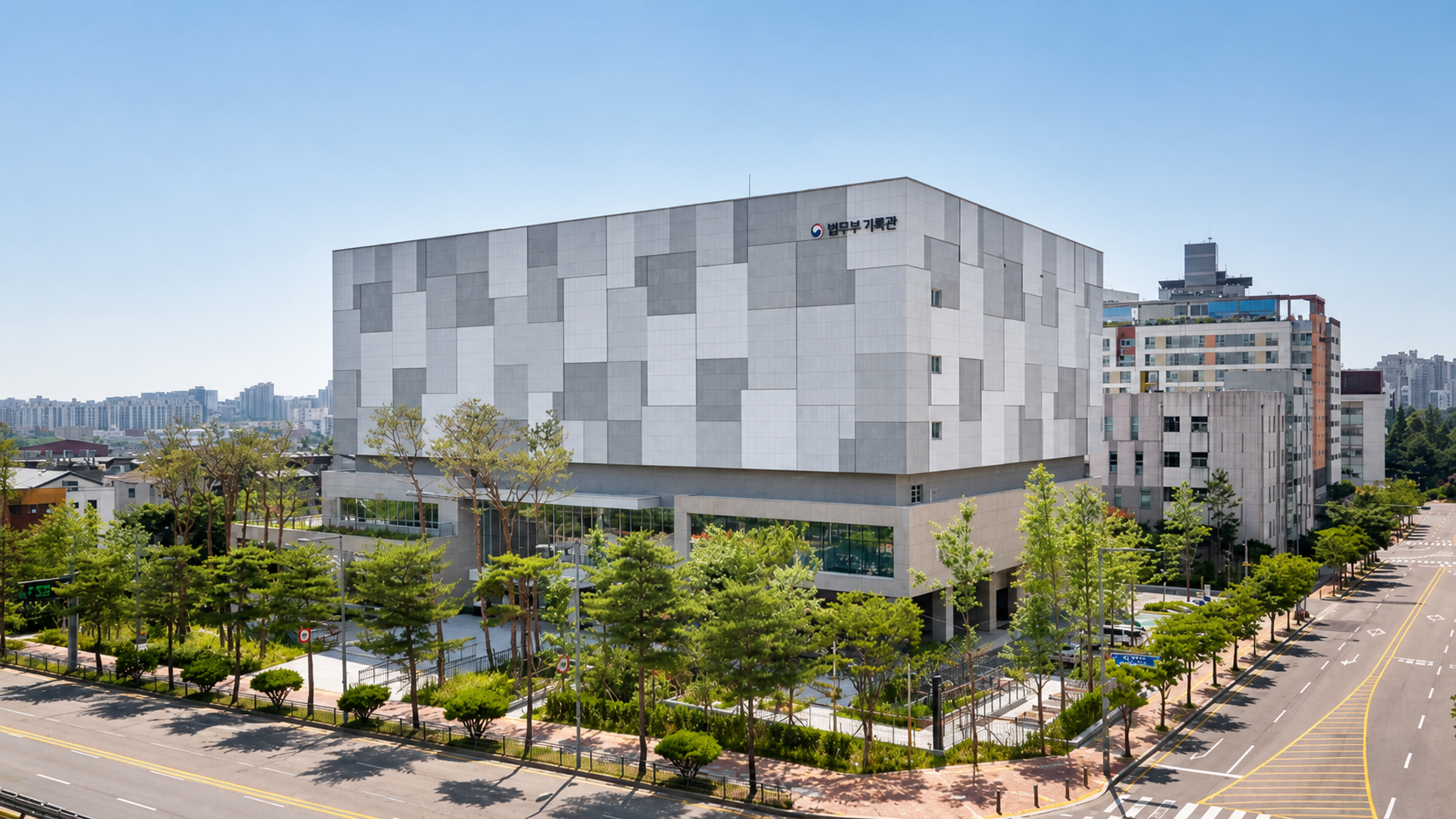

법무부 기록관
PROJECT REFERENCES
주요 적용사례
병원·숙박시설·업무시설에 적용된 스프링앵커 석재패널 실적입니다.
01병원

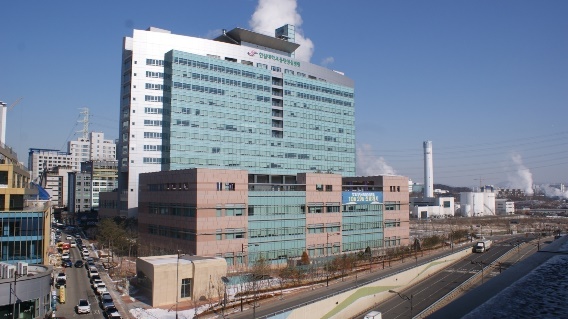

한림대 동탄병원
- 준공일
- 2012년 6월
- 특징
- 석재 OPEN JOINT
02병원

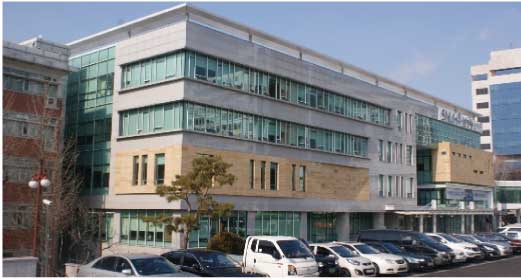

서울대 암센터
- 준공일
- 2011년 9월
- 특징
- 석재 OPEN JOINT
03병원
성의회관
- 준공일
- 2009년 4월
- 특징
- 석재 OPEN JOINT
04숙박시설
하비오 호텔
- 준공일
- 2016년 9월
- 특징
- 석재 OPEN JOINT
05숙박시설
소테츠 호텔 명동
- 준공일
- 2015년 10월
- 특징
- 석재 OPEN JOINT
06업무시설

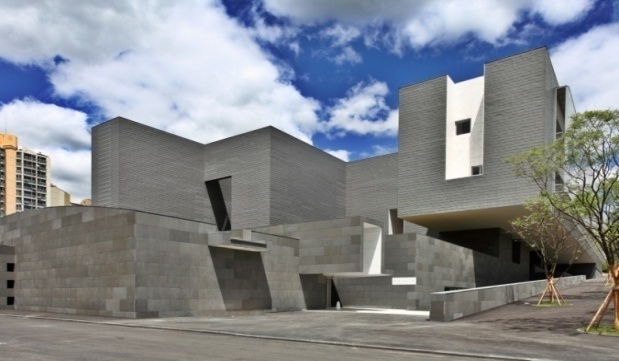

아모레퍼시픽 제2연구동
- 준공일
- 2010년 9월
- 특징
- 석재 OPEN JOINT
07업무시설

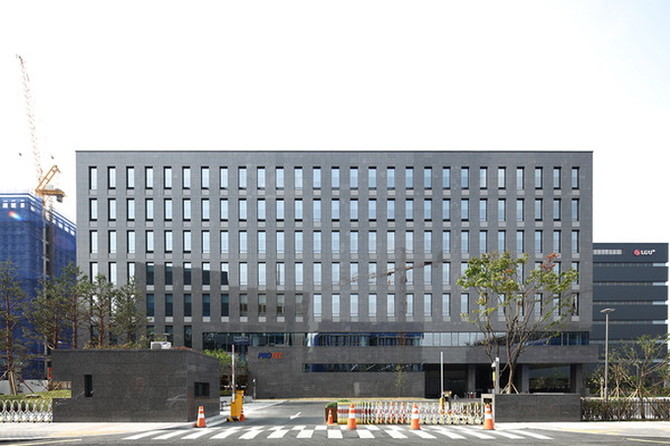

프로텍 사옥
- 준공일
- 2015년 9월
- 특징
- 석재 OPEN JOINT
08업무시설
법무부 기록관
- 준공일
- 2024년 11월
- 특징
- 석재 OPEN JOINT
09업무시설

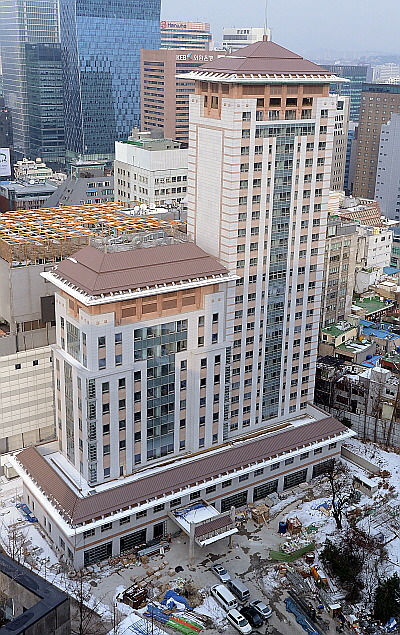

주한 중국대사관 신청사
- 준공일
- 2013년 12월
- 특징
- 외장 석재 · 실란트
10업무시설
KT 송파 사옥
- 준공일
- 2021년 9월
- 특징
- 저층부 석재 OPEN JOINT
